近几年,随着国民经济的发展，停电越来越难,随着状态检修的推广,带电测试越来越重要,已成为电网安全运行的重要保障手段。
运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，红外摄像仪、紫外摄像仪易发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡线仪装置，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。
功能及特点
1、功能
（1）本产品新增温湿度显示、GPS定位功能（选配）；
（2）本产品有车载巡线功能，巡线速度为30迈左右；
（3）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；
（4）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；
（5）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；
（6）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；
（7）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；
（8）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡线仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；
（10）高压密封气体液体的泄漏检测。
2、特点

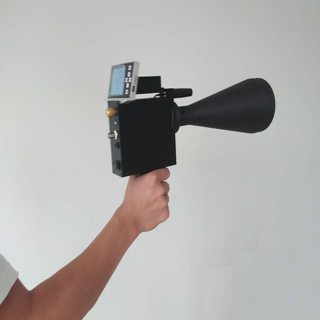

（1）喇叭型聚能器，枪型外型，放可传输到后台，手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。
（2）具有车载巡线功能。
（3）温湿度显示。
（4）信号接收范围：最远可达50m。
（5）信号放大倍数大、灵敏度高。
（6）强度适中的绿色激光描准，阳光下人眼易跟踪。
（7）天线为雷达式军用环焦天线，聚焦能力强。
（8）显示器可时时显示波形，并可存储有价值的波形。
（9）定位准确，安全可靠，简单实用。
（10）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。
（12）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。
技术指标
运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，红外摄像仪、紫外摄像仪易发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡线仪装置，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。
功能及特点
1、功能
（1）本产品新增温湿度显示、GPS定位功能（选配）；
（2）本产品有车载巡线功能，巡线速度为30迈左右；
（3）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；
（4）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；
（5）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；
（6）发现并定位铁塔上的绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；
（7）在电力系统的交接及预防性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；
（8）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡线仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；
（10）高压密封气体液体的泄漏检测。
2、特点
（1）喇叭型聚能器，枪型外型，放可传输到后台，手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。
（2）具有车载巡线功能。
（3）温湿度显示。
（4）信号接收范围：最远可达50m。
（5）信号放大倍数大、灵敏度高。
（6）强度适中的绿色激光描准，阳光下人眼易跟踪。
（7）天线为雷达式军用环焦天线，聚焦能力强。
（8）显示器可时时显示波形，并可存储有价值的波形。
（9）定位准确，安全可靠，简单实用。
（10）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。
（12）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。
技术指标
|
结构 |
喇叭聚能手持式 |
|
电路系统 |
具有抗干扰滤波的模拟电路及数字电路 |
|
频率范围 |
异常超声波信号都有的40Hz（窄频传感器） |
|
显示 |
16×2液晶显示并有背光 |
|
存储 |
可覆盖存储99次显示波形 |
|
天线 |
喇叭型聚能器 |
|
电池 |
锂电池 |
|
操作温度 |
-10℃～50℃ |
|
探头 |
接触式探头，非接触式探头 |
|
耳机 |
豪华噪音衰减耳机，可配合使用安全帽 |
|
指示 |
dB值，频率，电池状态 |
|
灵敏度 |
最低可检测-40dB的放电量 （峰峰值1mv时为0dB） |
|
尺寸 |
铝制便携箱55×47×20cm |
|
重量 |
主机：1.5Kg 全套：8Kg |
