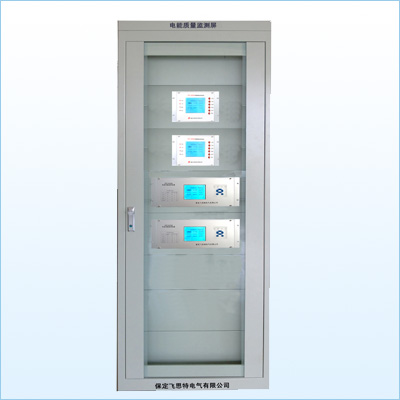

FST-PQ2000电能质量监测屏

1  一般技术要求
1.1 气象特征与环境条件
1.1.1海拔高度           不超过1000m
1.1.2最湿月平均相对湿度  　  90%
1.1.3最高环境温度        40℃
1.1.4最低环境温度        -5℃
1.1.5地震烈度           6度
水平加速度:             0.25g
垂直加速度:             0.125g
1.2 技术参数要求
额定交流电流：5A/1A
额定交流电压：相电压100/ √3V ，线电压100V
额定频率：50Hz
额定直流电压：220V
2装置功能要求
2.1总的技术要求
2.1.1装置与用户设备连接的控制或信号输出应采用机电式无源接点。
2.1.2在雷击过电压、一次回路操作、开关场故障及其它强干扰作用下，在二次回路操作干扰下，装置不应误动作。
2.1.3电网电能质量越限事件告警信号、装置异常告警信号，除装置本身有LED指示外，应提供告警接点给用户的报警装置。
2.1.4 当交流电源在规程要求范围内变化时，装置应能正常工作；每套装置交流电源及TV二次切换电压应经空气开关引入保护装置。
2.1.5当装置采用直流电源供电时，直流电源回路应采用直流型双极快速小开关，并且有合适断流能力及指示器。
2.2装置的具体技术要求
2.2.1设备结构，参见FST-DZ202、DZ203
2.2.2 监测功能

2.2.3 通讯接口
在线监测设备应具备RS485/232、以太网接口，应该具有高效压缩文件传送和断点续传的能力，并支持本地计算机连接。
2.2.4 设置功能
监测设备应具有对诸如其时钟、系统基本数据的重新设置、更改、删除功能，能够就地进行参数设置，并具备远程调阅和配置装置参数的功能。
2.2.5 统计功能
监测设备应具有相应国家标准要求的统计功能，要提供各项指标最大值、最小值、95%概率值、平均值。
2.2.6记录存储功能
设备记录的时间间隔应可设置，最小时间间隔不大于3分钟；在最小记录时间间隔下设备应能够存储不小于24小时的测试数据（短时间电压闪变Pst和长时间电压闪变Plt测量周期分别为10分钟和2小时）。监测设备的存储记录至少保存30天，之后可按先进先出的原则更新
3 柜体技术指标
3.1柜在结构上应符合IP40防尘的要求。
3.2柜应前后开门，前门应配置带锁、带玻璃的单开门，门轴在左侧(面向玻璃门)；后门为带锁的双开门；门在开闭时，不应造成装置误动作。柜底部有可封闭的电缆孔，柜前正面底侧设置一试验孔。
3.3柜内应有适当的照明灯。电源为AC220V，灯与门联锁。
3.4每块柜应装有截面不小于100mm2的接地铜排，它应连接到主框架的前面，侧面和背面，接地铜排末端应装好可靠的压接端子，以备接到变电站的接地网上。所有柜上的接地线与接地铜排的连接应可靠。柜和设备都应该有接地端子, 并用截面不小于4mm2的多股铜线连接到铜接地母线上来接地。
3.5柜中的内部接线应采用耐热、耐潮湿和阻燃的具有足够强度的交联聚乙烯绝缘多股铜线，一般控制导线截面积应不小于1.5平方毫米。TA、TV回路的控制导线截面积应不小于2.5平方毫米。绝缘电压水平均不应低于1000V。
3.6导线应无损伤，导线的端头应采用压紧型联接件。投标人应提供走线槽，以便于固定电缆及端子排的接线。
3.7电流回路用OT试验端子，电压回路用凤凰试验端子，其它用凤凰端子。柜内端子排的额定电流不应低于10A、电压不低于800V,应具有隔板、编号等,对外电缆联线均应通过端子排，端子排采用凤凰UK系列或RCT系列接线端子。端子排应有足够的绝缘水平和阻燃性能,防腐，防锈。端子排应该分段，端子排应至少有10%备用端子，且可在必要时再增加。
3.8柜外形尺寸2260 ×800 ×600mm。3.9 装置机箱应采取必要的防静电及电磁辐射干扰的防护措施。机箱的不带电金属部分应在电气上连成一体,并可靠接地。机箱应满足发热元件的通风散热要求。
