功能特点
1.变压器部分

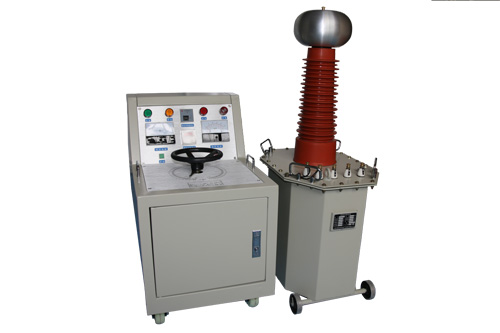

YD(JZ)系列轻型高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。YD(JZ)系列轻型高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
2.控制部分
本系列控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：
A、合闸声光报警；
B、计时声光报警；
C、电子式低压电流保护（箱式）；
D、高压电压直读；
E、耐压试验时间自由设定；
F、移动式结构（台式）
技术参数
变压器部分参数：
额定容量 10kVA
输入电压 200V
输入电流 50A
输出电压 50kV
输出电流 200mA
空载电流： 3%-4%
阻抗电压： 8%-9%
变压器变比值： 高压/低压=250
高压/测量=500
控制部分参数：
额定容量：10kVA
输入电压：220V
输入电流：45.45A
输出电压：0-250V
交流分压器参数:
测量范围：AC-50kV
精 度：AC 1.0级
分 压 比：2500:1
电 源：单相AC220V±10%，50Hz
