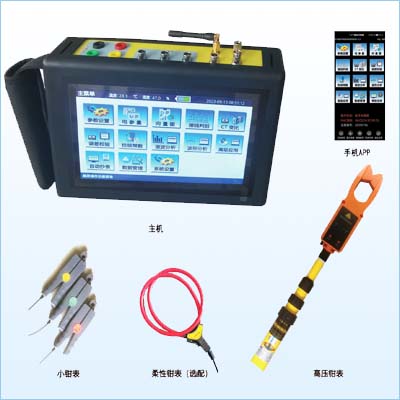

三相用电检查综合测试仪是一种能诊断高低压电能计量装置计量是否正常，并兼备智能化电能表校验及用电检测功能的仪器。仪器可以在不拆线、不断电的情况下测量35KV及以下系统高压计量装置的高压一次电流、低压二次电流，并可计算出变比值、变比误差和角度误差。安装在高压绝缘杆端部的高压钳形表所采集的电流信号，采用无线传输方式发送到手持式终端，终端则直接采集低压电流互感器二次电流。手持式终端将根据钳表两侧信号，实时计算电流互感器一次，二次变比、变比误差和角差。抽拉式高压绝缘操作杆伸长可达5米 ，确保操作过程的人身安全。
功能特点
u 采用DSP+ARM内核，处理速度快，软件功能丰富；
u 采用9英寸TFT真彩触摸液晶汉字显示器，阳光下清晰显示；
u 自动或手动校验单相、三相三线、三相四线有功和无功全系列电能表；
u 自动校验高低压计量装置CT变比、角差、比差和低压计量装置的综合误差（需加配大量程钳型互感器）；
u 实时测量交流电压、交流一次电流、低压二次电流、功率、频率、功率因数和相位等电参量；
u 直观显示向量图，提供常见错误接线判别提示，根据接线结果给出相应的接线图和接线系数；
u 可以测量并记录高低压母线三相电流不平衡度；
u 高压钳表的电流信号采用无线传输，绝对确保操作的安全性；
u 手持式终端与钳表均采用高性能锂电池供电，一次充电可持续工作8小时；
u 现场对电能表进行走字误差试验；
u 仪器内置温湿度传感测试，无需外接温湿度传感器；
u 可检测电子式电能表485通讯故障，可读取通讯规约满足97规约和07规约的电表的数据；
u 可以设定特定时间段内的有功电能、无功电能的累计，并存储到U盘，两台设备配合使用可测量线路损耗；
u 可以保存2000组测量数据，并能在仪器上查看，关机数据不丢失；
u USB接口，输出数据方便快捷，测试数据海量存储；
u 用户名、地址和测试人员支持汉字拼音输入法；
u 可同时显示三相电压、三相电流的波形，可以测量分析50次以内的谐波；
u 仪器具备蓝牙通讯功能，配置功能强大的APP后台管理软件，运行于安卓手机、平板电脑的系统，界面友好，具有数据分析、图形及曲线分析功能，方便进行数据管理、存储和打印。
技术指标
u 电压量程：AC 0V～450V
u 有功电压、电流、功率准确度：0.5级
u 电能准确度：0.2级（5A 钳表）、0.5级（500A 钳表）
u 无功电能准确度：0.5级
u 低压钳表量程：1A、5A、10A、20A、50A、100A 、500A 、1000A 、1500A 、2000A、2500A、3000A（可根据用户要求选配）
u 钳表信息无障碍传输距离：100米 ；
u 一次电流：高压钳表输入0～500A；
u 高压电流准确度：200A 1.0%，500A 2.0%；
u 变比及误差：1.0%；
u 变比测量范围：1～1000；
u 工作频率：45Hz～65Hz，分辨率：±0.01Hz
u 相位测量：0°～360°，分辨率：±0.01°
u 工作温度：-20℃ ～ +50℃
u 功耗：高压钳表约0.5w，主机约1w；
u 外形尺寸（mm）：手持终端260×170×60，高压钳表270×65×35；
u 重量：手持终端1kg，高压钳表0.5 kg
