1概述
便携式单相电能表检验装置既有单相电能表现场校验仪的功能，又有单相电能表检验装置的功能。装置采用了我公司自主开发并拥有知识产权的仪器仪表通用平台，该平台硬件集成了32位CPU、高速DSP、标准的USB存储和8英寸电容触摸屏。该装置体积小、可靠性高、指标稳定、使用方便、功能齐全。
2主要功能特点

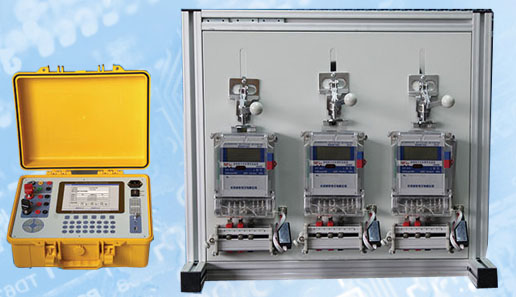

1) 装置采用表源一体结构，可外接三表位挂表架（其中第一表采用符合国网智能表接线方式的接表架，其他表位为常规铝合金接表架，采用压接接线方式）；也可在现场作一表位现场校验仪使用。
2) 人机接口采用800×600分辨率大屏幕彩色液晶显示，并配备电容触摸屏、按键输入方式，使得操作更便捷。
3) 采用类似Windows图形化操作界面，内容丰富，操作简单。
4) 整个装置由程控数字合成信号源、D类功率放大器、三表位挂表架、单相多功能标准表、时间基准源、多功能表位处理机、智能电能表测试模块、通讯测试模块、电流钳和校表管理软件平台等组成。
5) 程控源、D类功率放大器、电压电流发生器及其它模块均为模块化设计，便于各功能单元的快速拆装和维修。采用高效率的脉宽调制技术，输出电压（电流）效率高，低发热、稳定性好，故障率低等特点。装置具有完善的保护功能，具有电流开路、过载保护；电压短路保护等功能。
6) 配备GPS模块的专用时钟基准，同时内置2×10-7高精度恒温晶振，用于测试智能电表的时钟脉冲输出准确度测试，同时可进行日计时误差计算及对智能表进行精确授时。
7) 可以测试智能电表的计量功能，包括潜动、起动、基本误差、校核常数等。
8) 可以对电压、电流、相位、功率因数、频率、有功功率、无功功率等电参量进行监视并显示电压、电流的测量波形；实时分析电压和电流的2~51次谐波含量，并且谐波数据以柱状图或数据列表显示。
9) 配置5种自动校验方案，根据选择的方案进行自动校验。
10) 具有485自动抄表功能、满足国家电网下发的《电能计量装置现场作业指导书》的要求。可读取通讯规约为DL/T645-1997、DL/T645-2007的单相电能表数据。
11) 内置大容量NandFlash存储芯片，可存储海量数据。
12) 采用了标准USB接口，支持FAT16、FAT32文件系统。可以将测试数据导出到U盘以供后台读取，并进行数据管理。
13) 可选配USB扫描枪，实现扫描二维码、条形码等，扫描枪具有宽识别角度、误码率低、高效的解码速度、防震抗摔等特点。电表编号等信息可通过扫描枪获取，免去人工输入。
3技术指标
1) 装置准确度等级：
直接接入：0.1级
钳表接入：0.2级
2) 内置单相多功能标准电能表指标：
l 精度等级：0.1级
l 指示仪表等级：0.1级
l 输入电流：0～100A
l 输入电压：0～264V
3) 电压输出：220V（可由用户在100V ～242V间选择）
调节幅度：0～120%连续可调
调节步长：10%、1%、0.1%、0.01%可选
4) 电流输出：
输出电流量程：0.1A、1A、5A、25A、100A
调节幅度：0～最大电流连续可调
调节步长：10%、1%、0.1%、0.01%可选
5) 输出功率稳定度；≤0.05％/120S
6) 输出电压、电流波形失真度：≤ 0.3％
7) 频率输出范围：45Hz～65Hz
调节步长：10Hz、1Hz、0.1Hz、0.01Hz可选
8) 移相范围：-180.0o ～180. 0o
调节步长：10 o、1 o、0.1 o、0.01 o可选
9) 工作电源：AC 220V士10％，50Hz
10) 功耗：<200VA
