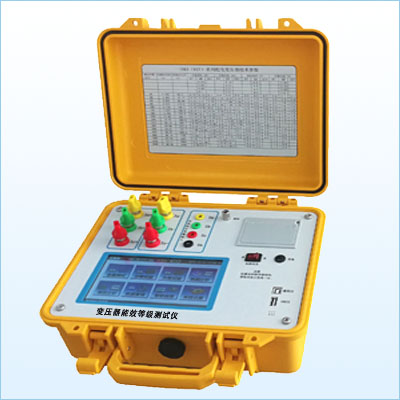

本仪器是专用于配电变压器能效等级的测试，具有配电电力变压器容量测试、变压器空载试验及负载试验测量，并具有谐波分析功能，方便对现场电能质量的分析。仪器可输出低压三相正弦波逆变电源，进行变压器容量能效等级的测试，仪器自身可为测试部分提供工作电源，无需外部供电，使变压器能效等级及容量测试试验为方便快捷。本仪器不仅扩展了容量测试范围，而且直观显示引用国家标准范围，使变压器容量测试试验具有直观性。可进行SG、SC系列干式配电变压器、单相配电变压器的容量测试和型式判断。仪器可以与外部试验电源配套使用，可在按国标要求下进行配电变压器空载、负载试验，并判定变压器能效等级、容量和型式。
功能特点
◇仪器可输出三相正弦波逆变电源，在没有外部交流电源条件下可进行变压器能效等级及容量测试试验，并自动判断出变压器容量及能效等级。
◇仪器可进行单相、三相电弧炉变压器及特种变压器的容量判断。
◇仪器可对10KV配电变压器的能效等级进行准确的测量和判断，并且对应能效等级，油侵式变压器损耗可测量到S22（电工钢带）SH25（非晶合金）；干式变压器损耗可测量到SC18（电工钢带）和SCH19非晶合金）。
◇可进行国标S型、SZ型、SH型、SG型、SC型、SCH型、SGH型、SGZ型、D型、DH型、三相非标、单相非标变压器10kV级/20kV/35kV级变压器型式的判断。
◇为方便测量，可以在非额定分接进行变压器容量的测定。
◇仪器设有实时时钟，随时记录测试时间。
◇本仪器可测量变压器空载损耗、空载电流、负载损耗、阻抗电压等参数，同时测量三相电压、电流真有效值和有功功率，变压器空载试验可自动捕捉设定点试验数据。
◇可连接CT、PT进行大型变压器的测量，所有数据显示直读值。
◇空载试验可准确测量设定值下的参数，无须进行电压校正。
◇负载试验可进行降低电流下的测量，并自动将电流折算到额定值。
◇仪器据不同类型变压器自动将负载损耗、阻抗电压等试验结果折算到75、80、100、115、120、145℃。
◇采用7英寸大屏触摸液晶，全汉字菜单化人机界面，表格化数据管理，汉字提示易于操作。
◇仪器可据测试参数自动判断出变压器的额定容量，并计算出与标准的偏差。
◇仪器具有软件校准功能，可进行电压、电流、功率、相位的自动校准。
◇采用高速热敏打印机，可现场打印测试结果。
◇可保存1000组变压器容量测试和1000组变压器特性试验数据，掉电不丢失，可随时查阅。
◇仪器可对电池电量、环境温度和湿度进行监测，并显示电池电量百分比。
◇仪器具有电压、电流谐波测试功能，监测2-25次谐波，并显示谐波报表和柱状图。
◇测试数据可通过USB口直接读入PC机，或者转存至USB闪存盘，由USB闪存盘读入PC机，PC端后台管理软件具有读取数据、数据管理、生成报表和打印功能。
◇具有蓝牙接口，实现与手机或平板电脑通讯，用户可以通过手机或平板直接操控仪器，数据可以存储在手机或平板电脑中，手机或平板电脑端软件具有定位、拍照、操控和数据管理等功能。
技术参数
◇电压量程：0～750V误差＜±（0.2%读数+3个字）
◇电流量程：0～100A误差＜±（0.2%读数+3个字）
◇功率测量：
COSΦ= 0.5 ～ 1.0 误差＜±（0.5%读数+0.05%量程）
COSΦ= 0.2 ～ 0.5 误差＜±（1.0%读数+0.1%量程）
◇容量测量范围：
6 ～ 11/0.4kV 电力变压器： 30 ～ 2500 kVA
6 ～ 11/3～6.3kV 电力变压器： 630 ～ 6300kVA
20kV 电力变压器： 30 ～ 2500 kVA
35kV 电力变压器： 50 ～ 31500 kVA
60 ～ 66 kV 电力变压器： 630 ～ 63000kVA
110kV 电力变压器： 6300 ～ 80000 kVA
SJ1/SJ2/ SJ6型 电力变压器： 20 ～ 1800 kVA
SJL1型 电力变压器： 30 ～ 1600 kVA
SG，SC型/10kV级 干式变压器： 30 ～ 1600 kVA
SG，SC型/35kV级 干式变压器： 50 ～ 31500 kVA
D型 单相变压器： 5 ～ 160kVA
6 ～ 110 kV级 单相或三相特型变压器： 30 ～80000kVA
◇型式判断范围：
10 kV级电力变压器：S7、S9、S11、S13、SH15、S20、SH21、S22、SH25、D9、D10、D11、DH、SG(C)8、 SG(C)9、SG(C)10、SC12、SC14、SCH15、SCH17、SC18、SCH19、SZ7、SZ9、SZ11、SJ1
20 kV级电力变压器：S7、S9、S11、S13、S15
35 kV级电力变压器：S7、S9、S11、SZ7、SZ9、SZ11
◇能效等级判定范围：
10 kV级电力变压器：S13、SH15、S20、SH21、S22、SH25、SC12、SC14、SCH15、SCH17、SC18、SCH19
◇工作环境温度：0 ～ 50 ℃ 相对湿度： ≤ 90 %
◇仪器外形尺寸：320×240×130（mm） 重量: 约 3 kg
◇三相逆变电源额定输出容量 : 100 VA
◇三相逆变电源额定输出电流 : 5A （RMS）
◇三相逆变电源额定输出频率 : 50±0.01 Hz
◇电池额定电压 : 16.8 V 蓄电池容量 : 6000mAh
◇充电电源电压 : 100-240V ( 50Hz/60Hz ) 充电电流 : 1.5 A
