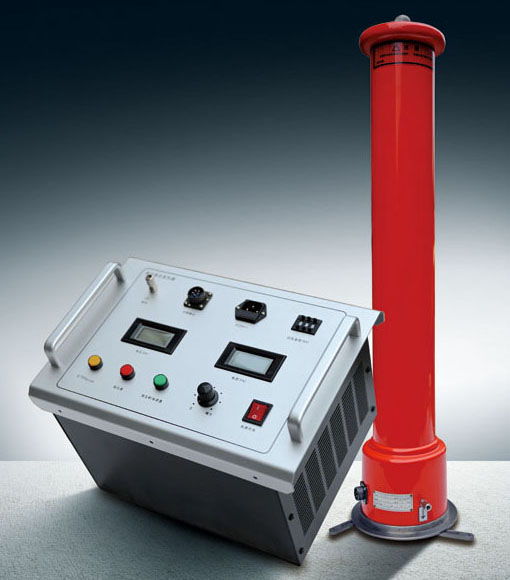

ZGF系列直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。
技术特点
１、机箱采用通用型机箱，立卧两用。
２、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
３、采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
４、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%±1个字。
５、升压电位器零起升压。
６、0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度≤1%。
７、过压保护采用拔码设定，一目了然，误差±1%。
技术性能及规格：
|
规格技术参数 |
60KV/5mA |
120KV/5mA |
200KV/2mA |
200KV/3mA |
200KV/5mA |
300KV/2mA |
300KV/3mA |
|
输出电压(kV) |
60 |
120 |
200 |
200 |
200 |
300 |
300 |
|
输出电流(mA) |
5 |
5 |
2 |
3 |
5 |
2 |
3 |
|
输出功率(W) |
300 |
600 |
400 |
600 |
1000 |
600 |
900 |
|
充电电流(mA) |
6 |
6 |
3 |
4 |
6 |
3 |
4 |
|
控制箱重量(kg) |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
倍压筒重量(kg) |
3.8 |
4 |
7.9 |
7.9 |
7.9 |
11.2 |
11.5 |
|
倍压筒规格(mm) |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
|
电压测量误差 |
1%(满度)±1个字 |
||||||
|
电流测量误差 |
1%(满度)±1个字 |
||||||
|
过压整定误差 |
过压保护采用拨码设置，一目了然（精度≤1.0％） |
||||||
|
0.75切换误差 |
高精度0.75UDC-1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验 |
||||||
|
波纹系数 |
≤0.5% |
||||||
|
工作方式 |
间断使用：额定负载30分钟 1.1倍额定电压使用：10分钟 |
||||||
