一、概述

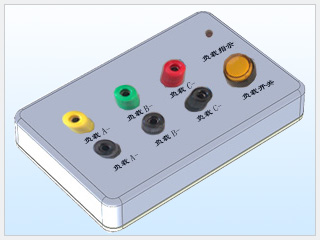

本负载箱主要针对现场三相计量设备在低负荷或空载状态下，提供虚拟负荷用。虚拟负荷为5A，面板上有红色灯指示灯。按下负载开关，指示灯亮，三相负载同时加上。
二、外形尺寸及重量
◇尺寸：280×140×46mm(长×宽×高)。
◇重量：800g。
三、接线
◇黄线+：接计量设备的A相进线；
◇黑线-：接计量设备的A相出线。
◇绿线+：接计量设备的B相进线；
◇黑线-：接计量设备的B相出线。
◇红线+：接计量设备的C相进线；
◇黑线-：接计量设备的C相出线。
四、操作
◇5A 档：开关按下，负载箱红灯亮，提供5A电流。
◇ 0 档：开关弹起，负载箱不提供负载电流。
注意事项
◆在任何情况下都不要错接线。
◆接线时要先接本负载箱，后接设备端。
◆本负载箱接线和拆线时，必须先关闭开关。
