一、概述

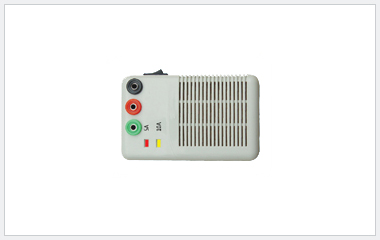

本负载箱主要针对现场计量设备在低负荷或空载状态下，提供虚拟负荷用。虚拟负荷分两档，5A和10A，由开关选择。面板上有黄色灯、红色灯指示不同档位，黄色灯对应5A档，红色灯对应10A档。
二、外形尺寸及重量
◇尺寸：116×72×46mm(长×宽×高)。
◇重量：400g。
三、接线
◇红线：接计量设备的火线进线；
◇绿线：接计量设备的火线出线；
◇黑线：接计量设备的地线。
四、操作
◇5A 档：开关打到I，负载箱黄灯亮，提供5A电流。
◇10A 档：开关打到II，负载箱红灯亮，提供10A电流。
◇ 0 档：开关打到0，负载箱不提供负载电流。
注意事项
◆在任何情况下都不要错接线。
◆接线时要先接本负载箱，后接设备端。
◆本负载箱接线和拆线时，开关必须打到0。
