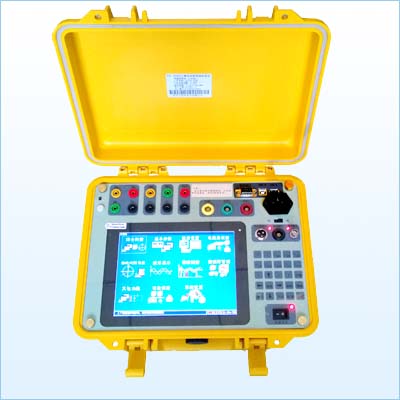

三相电能表校验仪采用了我公司自主开发并拥有知识产权的仪器仪表通用平台及软件通用平台，该平台硬件集成了32位CPU、100M高速DSP、10万门FPGA、10M网络控制芯片、标准的U盘存储和彩色液晶接口。软件平台集成了嵌入式实时操作系统（NSRTOS）、高级图形界面接口（NSGUI）、文件管理系统（NSFILES）和TCP/IP网络协议栈（NSNET）。
功能特点
◇8寸800X600分辨率大屏幕彩色液晶显示，在综合测试功能下，可一屏完成被校表参数的设置、显示电参数、向量图、接线判别结果及被校表误差。
◇采用了与WINDOWS相似的图形化操作界面。
◇内置标准汉字库，采用了和手机相同的汉字输入方法，并带联想输入。
◇智能帮助系统，随时向用户提供操作方法。
◇能现场检验单相有功电能表、三相三线有功电能表、三相四线有功电能表、三相三线无功电能表、三相四线无功电能表，并能进行标准偏差检验。
◇具有基波表、谐波表校验功能，可校验基波表，谐波表（A型具备）
◇可同时校验主副表，对同一块电能表同时进行有功校验和无功校验（可选）。
◇可同时显示三相电压、三相电流的实时测量波形。
◇实时分析任意一相的电压和电流的谐波含量，可一屏显示电压和电流的谐波数据，并以柱状出显示；可测量1-51次谐波电压、电流的有效值、相位角、有功、无功值,以判断各次谐波的功率潮流方向；可将所有的谐波正功率和负功率单独相加，并显示与基波的百分比。
◇能判别三相三线2256种三相四线18432种错误接线；根据接线结果给出相应的接线图和接线系数；对错误接线进行电量更正计算；模拟现场各种错误接线并给出相应的接线图、相量图和接线系数，做为计量人员培训使用。小于1mA低负荷时，不影响接线判别结果。
◇具有三相三线错误接线追补电量功能。
◇需量误差测试功能，可以根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。
◇具有电能累加功能，两台设备配合使用可测量线路损耗。
◇可对电流互感器进行变比测试。
◇仪器内置温湿度传感测试，无需外接温湿度传感器。
◇可检测电子式电能表485通讯故障。
◇具有485自动抄表功能。满足国家电网下发的《电能计量装置现场作业指导书》的要求，并对数据进行保存。可读取通讯规约满足97规约和07规约的电表的数据。
◇可校验电子式电能表时钟准确度和通过GPS广播授时(可选)。
◇可对液晶屏亮度进行调节。
◇可采用标准U盘存储现场测试数据，可保存30万条以上现场测试记录。
◇内置大容量存储芯片，可存储现场测试数据，可保存20万条以上（A型具备）
◇可新建或打开已有的现场记录库文件，可对库文件中的记录进行删除、查询等操作。
◇完善的数据浏览功能，可实现校验仪存储器和U盘之间的数据交互。
◇内置了4种用户自定义校表参数，方便和各种MIS系统连结。
◇管理用PC机读取校验仪中的现场测试记录，可直接将U盘插在USB接口读取；PC机也可把需要校验的电能表信息写入U盘，实现现场免输入。
◇可直接将设备插在PC机的USB接口，通过PC机读取校验仪中的现场测试记录；也可以通过PC机把需要校验的电能表信息写入设备存储器，实现现场免输入。
◇可选配扫描枪，通过电能表条码号读取校验计划中的电能表信息。
◇具有完善的过压，过流保护措施，安全可靠。
◇具备内置外置工作电源切换及保护功能，方便现场操作；可选配内置锂电池并显示电池容量。
◇电压量程、电流量程可手动自动切换，并确保全量程电能常数不变。
◇采用AC30V～450V宽输入电压的开关工作电源，适用性强，安全可靠。
性能指标
◇电流、电压、有功功率、有功电能准确度等级（内置电流互感器）：0.05级、0.02级
◇无功功率、无功电能准确度等级：0.2级
◇电压输入：30V～440V，60V、100V、200V和400V四档，可选择自动切换
◇电流输入：
a) 内置电流互感器：0.05A～10A ，可选择自动切换
b) 钳型表：可选1A、5A、10A、20A、50A、100A、500A、1000A和1500A
◇相位测量：-180°～+180°，准确度：±0.05°
◇频率测量：45Hz～65Hz，准确度：±0.01Hz
◇时钟测量准确度：±0.5 ppm 0.05秒/天
◇输入阻抗：电压输入阻抗≥300KΩ，电流输入阻抗≤0.01Ω
◇输出标准电能脉冲：
内部高频：内置电流互感器时：1.2×108p/kW.h； 全量程不变
使用钳型表时 1.2×108 ÷（钳型表量程÷5）p/kW.h
输出电能常数：100～120000000可设置
◇温度影响：3ppm/℃
◇24小时变差：≤0.01%
◇工作电源：30V～450V
◇功耗：≤10VA
